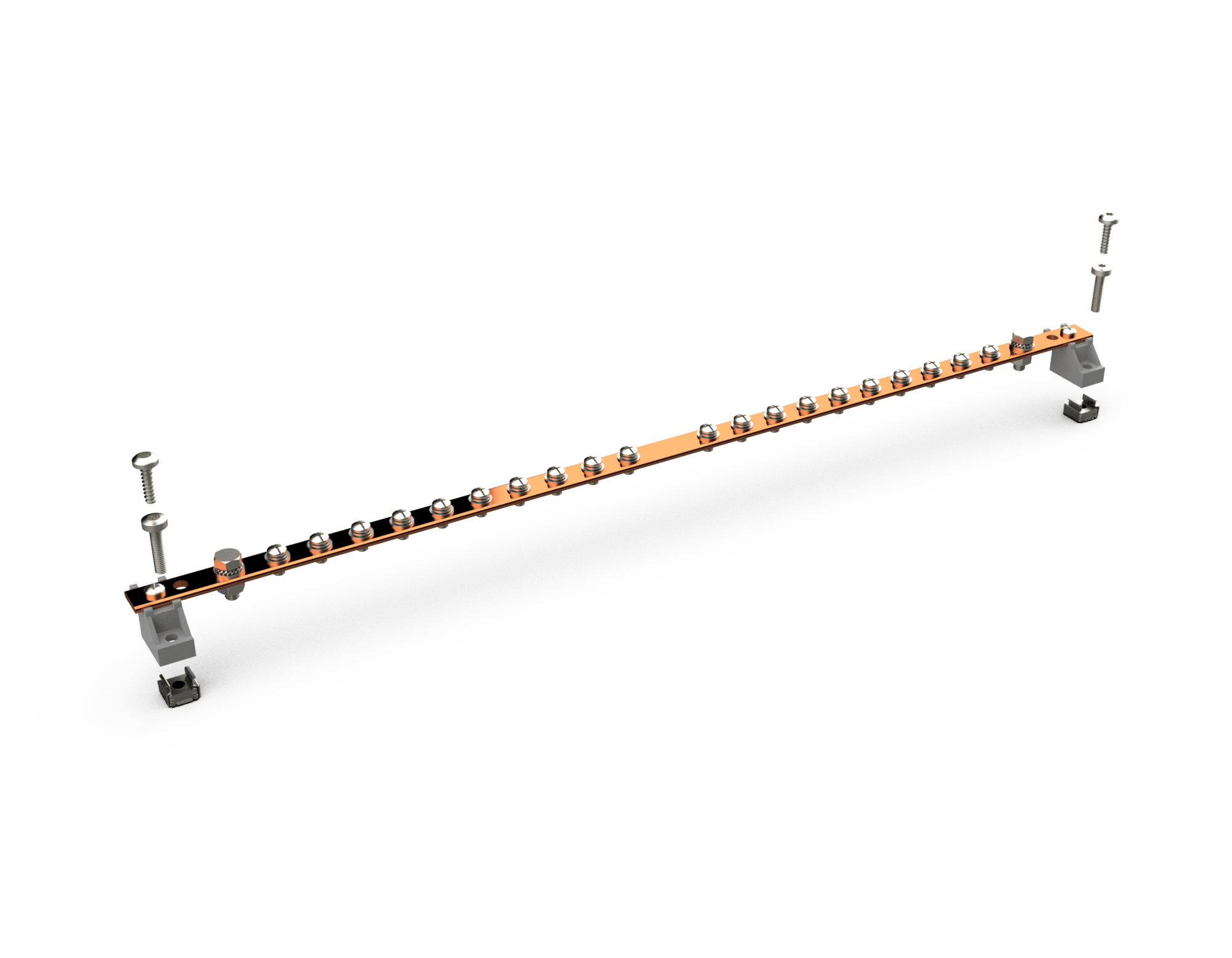

Die ENOC System EB 19 Erdungsschiene 19 Zoll ist die zentrale Erdungsschiene für 19"-Serverschränke und Netzwerkverteiler. Sie fasst Schutzleiter von Einbauten, Türen und Seitenwänden auf einem Punkt zusammen und sorgt für normgerechten Potenzialausgleich im Serverraum.
Wofür brauche ich die EB 19 im Rack?
Jeder metallische 19"-Einbau, Patchpanel-Rahmen und Schrankteil muss geerdet sein. Die EB 19 mit mehreren Schraubanschlüssen nimmt Erdungskabel und -bänder auf und führt sie zur Haupterdung des Schranks – wichtig für EMV, Personenschutz und Überspannungsschutz.
Montage und Anschluss im 19"-Einbausystem
Die Schiene wird quer im 19"-Profil befestigt, belegt 1 HE und nutzt die vorhandenen Käfigmutter-Aufnahmen. Kennzeichnen Sie Anschlüsse nach Anlage, verwenden Sie Kabelschuhe M5/M6 und führen Sie eine sternförmige Verdrahtung ohne Schleifen aus.
Für wen lohnt sich die Nachrüstung?
Ideal für Neuaufbau und Audit-Nachrüstung in Rechenzentrum, Serverraum und AV-Rack. Wer Switche, Server, PDU und Schirmungen sauber erden will, reduziert Brummschleifen, Störungen und Prüfungsmängel bei der DGUV- / VDE-Prüfung.
Merkmale
19 Zoll Rack-Erdungsschiene – zentraler Erdungspunkt für alle Einbauten
Mehrfach-Schraubanschlüsse für Erdungsbänder – sternförmiger Potenzialausgleich
Rack-Montage in 19"-Profil – ideal für Nachrüstung und normgerechte Prüfung
Brand: ENOC System
Montage: 19 Zoll Einbau, Verschraubung am Profil
Funktion: Zentrale Erdung für Einbauten, Türen und Schirmungen
Anwendung: Potenzialausgleich in Serverschrank und Netzwerkrack
Produkttyp: Erdungsschiene 19 Zoll
Modell / Serie: EB 19
Kompatibilität: ENOC 19"-Einbausystem, Standard 19"-Schränke
Verkäufer: Serverhaus
Produktdetails
Ausbau-Empfehlung: Kombinieren Sie EB 19 mit TFBS Kabelbügeln für getrennte Führung von Erd- und Datenkabeln. So bleibt das Rack prüf- und wartungsfreundlich. Code SERVERHAUS15 spart 15% extra.
Häufig gestellte Fragen
Wie wird die EB 19 angeschlossen?
Schiene ins 19"-Profil schrauben, Erdungsleitungen der Einbauten mit Kabelschuh aufklemmen und eine Hauptleitung zum zentralen Erdungspunkt des Schranks führen.
Reicht eine Schiene pro Schrank?
In der Regel ja für ein Rack. Bei hohen Schränken oder getrennten Bereichen eine zweite Schiene setzen und beide mit 16 mm² verbinden.
